Passerelle métallique
Sur une toiture technique ou au cœur d’un site de production, la circulation du personnel ne s’improvise pas. Une passerelle métallique correctement dimensionnée permet de franchir acrotères, réseaux de gaines, tuyauteries ou changements de niveaux sans compromettre l’étanchéité, ni la sécurité des intervenants. Échelle Sécurité 14-72 met à votre disposition des passerelles de franchissement en aluminium, standards ou sur mesure, conformes aux principales normes NF et EN, adaptées aux contraintes des toitures industrielles et des chantiers.
Passerelles métalliques de franchissement pour toitures, acrotères et réseaux techniques
Les passerelles de franchissement toiture sont devenues indispensables dès que des équipements sont implantés sur les terrasses techniques : groupes froids, réseaux de câbles, conduites, chemins de câbles, relevés d’étanchéité, etc. Une passerelle industrielle bien conçue crée un cheminement sécurisé pour la maintenance tout en protégeant l’enveloppe du bâtiment.
Sécuriser le passage des gaines, tuyauteries et relevés d’étanchéité
Sur toiture, les passerelles de franchissement évitent aux techniciens de marcher sur les gaines ou les tuyauteries, sources fréquentes de détérioration et de chute. Les appuis sont répartis, les charges mieux maîtrisées et les relevés d’étanchéité ne sont plus sollicités. Les structures aluminium sont pensées pour se poser sur bac acier, étanchéité bitumineuse, membrane synthétique ou fibrociment, avec des interfaces adaptées pour ne pas poinçonner l’isolant.

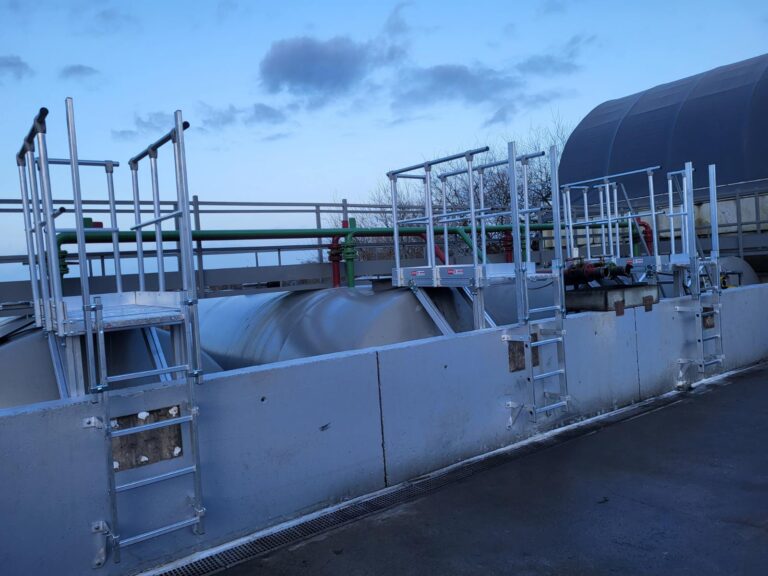

Sur les bâtiments industriels, ces passerelles métalliques facilitent le passage au-dessus de réseaux fluides, câbles ou chemins de roulement, en complétant les échelles à crinoline, escaliers d’accès et autres équipements de travail en hauteur déjà présents sur le site.
Passage sûr des acrotères et des zones techniques

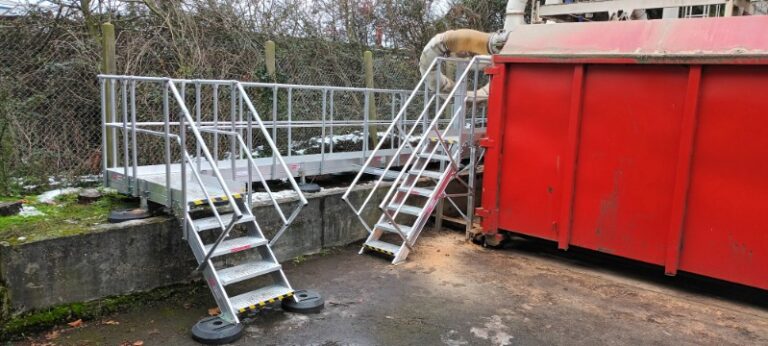

Lorsqu’un acrotère interrompt le cheminement, une passerelle franchissement toiture permet de créer un passage normé avec marches, paliers et parfois garde-corps de passerelle. La circulation reste fluide, même lorsque les zones techniques sont encombrées ou difficiles d’accès.
Les passerelles peuvent intégrer des paliers intermédiaires pour faciliter les manœuvres avec du matériel, ainsi que des changements de direction afin de contourner des obstacles. L’objectif : sécuriser les trajets du personnel de maintenance tout en offrant aux maîtres d’œuvre une solution conforme aux prescriptions des coordonnateurs SPS et des services QHSE.
Passerelles en aluminium : robustesse, légèreté et antidérapant
La passerelle en aluminium s’impose dans le secteur du BTP et de l’industrie pour son excellent rapport poids/résistance. Une structure légère limite les efforts sur la toiture tout en restant durable, même en atmosphère extérieure agressive.
Platelage LEEVELGRIP ou aluminium strié

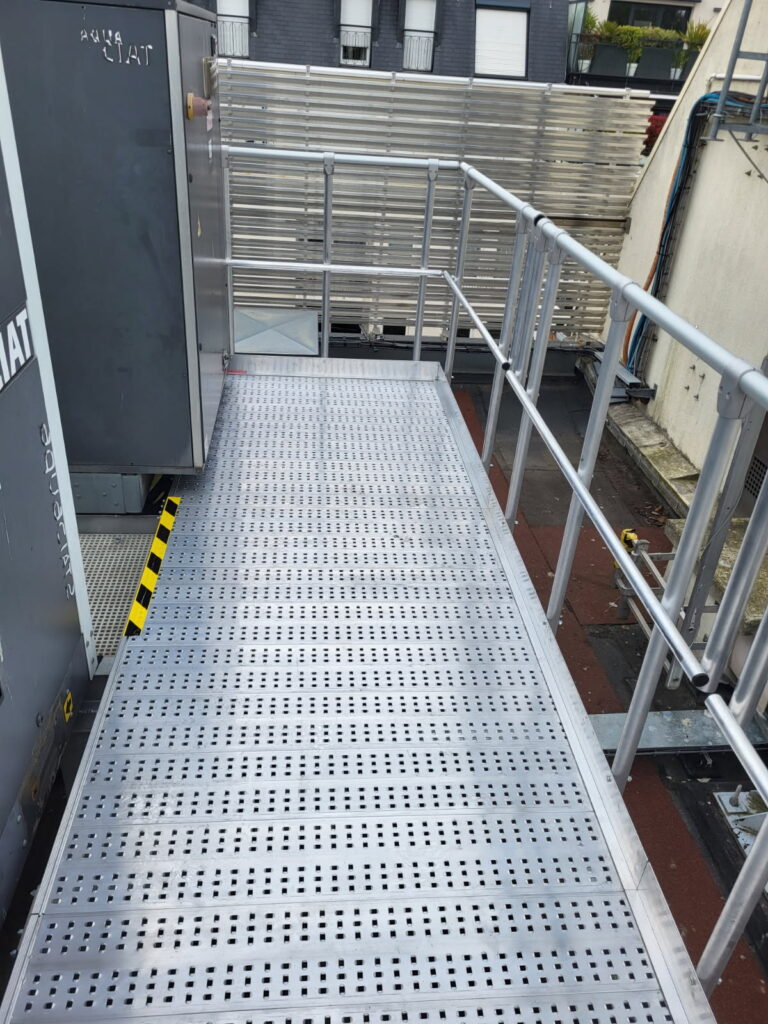

Nos passerelles se déclinent en platelage LEEVELGRIP ou en aluminium strié. Le LEEVELGRIP offre un profil perforé et embossé à très haute adhérence, idéal pour les toitures exposées au vent, à la pluie ou au givre. L’aluminium strié, quant à lui, garantit un appui sûr tout en facilitant le drainage des eaux.
Ces surfaces antidérapantes réduisent les risques de glissade lors des interventions ponctuelles comme lors des tournées régulières de contrôle. Elles complètent efficacement les lignes de vie de toiture, gardes-corps périphériques et dispositifs antichute déjà installés.
Plusieurs largeurs et longueurs disponibles (600 à 3000 mm)
Selon la configuration du bâtiment, la passerelle aluminium peut être dimensionnée avec différentes largeurs de passage (600, 800 ou 1000 mm) et des longueurs de plate-forme pouvant atteindre 3000 mm. Cette modularité permet de répondre aussi bien à un simple franchissement de tuyauterie qu’à la création d’un véritable chemin de circulation sur plusieurs travées.
Le faible poids des éléments simplifie la manutention lors de la pose : les modules peuvent être montés directement sur chantier, y compris lorsque l’accès se fait par nacelle ou par échelle à crinoline.
Passerelles de franchissement : modèles, inclinaisons et configurations
Chaque passerelle de franchissement alu est étudiée pour s’adapter aux contraintes du terrain : hauteur à franchir, espace disponible, fréquence de passage, type de toiture. Pour les chantiers temporaires ou les installations permanentes, la passerelle aluminium chantier se décline en plusieurs inclinaisons et configurations.
Inclinaisons 45° ou 60° selon les usages
Les modèles inclinés à 60° sont particulièrement adaptés aux interventions occasionnelles, lorsque la place est réduite et que la hauteur à franchir est importante. L’emprise au sol est limitée tout en conservant des marches confortables.
Les passerelles inclinées à 45° sont, elles, recommandées pour un usage fréquent. L’effort à fournir pour monter et descendre reste modéré, ce qui améliore le confort de l’utilisateur et limite la fatigue lors des tournées de maintenance répétées.
Livrées montées ou en kit pour installation rapide
Selon les besoins du chantier, la passerelle peut être livrée montée ou en kit. L’assemblage par visserie standardisée permet un montage express sur site, sans soudure, avec des réglages possibles en hauteur et en appui. Cette solution est particulièrement appréciée lorsque les délais sont serrés ou que le chantier présente des contraintes d’accès.
Les modèles autoportants limitent, voire suppriment, les ancrages en toiture. Ils offrent un franchissement stable tout en préservant l’étanchéité existante.
Passerelles métalliques en kit (PFK, LEEVEL, FASTWALK)
Échelle Sécurité 14-72 met en œuvre plusieurs gammes complètes de passerelles métalliques en kit, permettant de couvrir l’essentiel des configurations rencontrées sur les toitures industrielles et tertiaires : PFK, LEEVEL et FASTWALK. Sur demande, ces systèmes peuvent être adaptés comme passerelle aluminium sur mesure par notre fabricant de passerelles aluminium partenaire.
PFK 45°/60° : montage en 1h30
La gamme PFK se décline en versions 45° et 60° avec de nombreuses hauteurs disponibles. Les cornières réglables permettent d’ajuster précisément la passerelle à la hauteur d’acrotère ou de réseau à franchir. Le montage s’effectue en environ 1 h 30 pour une équipe habituée, ce qui en fait une solution idéale pour les chantiers à délais réduits.
LEEVEL : passerelle de franchissement conforme NF
La gamme LEEVEL se distingue par son platelage LEEVELGRIP à forte résistance et ses garde-corps démontables. Elle répond aux principales exigences des normes françaises relatives aux cheminements et passerelles d’accès sur machine ou toiture. Ces passerelles peuvent être combinées avec des échelles à crinoline, escaliers et plateformes pour constituer un ensemble complet d’accès sécurisé.
FASTWALK : circulation sur toiture

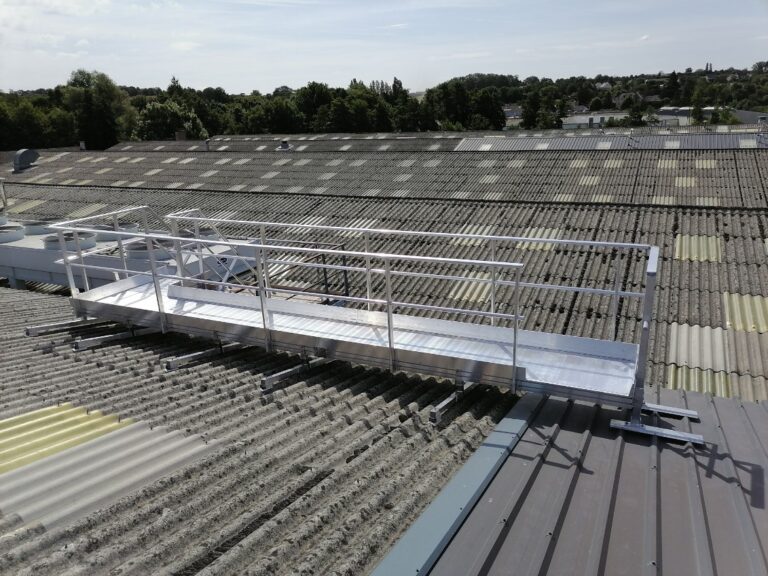

FASTWALK est conçue pour la circulation linéaire sur toiture : cheminement droit, en T, en L ou avec changement de pente. Elle se pose sur bac acier, panneaux sandwich, fibrociment ou étanchéité, avec des appuis étudiés pour une répartition optimale des charges. Ce système s’intègre parfaitement dans une chaîne globale de sécurité comprenant lignes de vie, nacelles élévatrices et protections collectives.
Conformité et sécurité : normes NF E85-014 / NF E85-015 / EN 14122-2 / EN 14122-3
Pour les architectes, maîtres d’œuvre et responsables HSE, la conformité des passerelles et des garde-corps de passerelle aux normes en vigueur est un point incontournable. Les systèmes proposés s’appuient sur les référentiels NF E85-014, NF E85-015, EN 14122-2 et EN 14122-3 relatifs aux moyens d’accès permanents aux machines et équipements.
Normes pour passerelles, échelles et garde-corps
Ces normes définissent notamment la géométrie des marches, les hauteurs de garde-corps, les dimensions minimales de passage, les efforts horizontaux et verticaux à reprendre par les structures. Elles encadrent également la conception des échelles fixes, plateformes de travail et dispositifs d’accès associés.
En s’appuyant sur ces textes, Échelle Sécurité 14-72 accompagne les professionnels dans le choix d’une solution conforme, intégrée à la stratégie globale de prévention des chutes de hauteur.
Charges admissibles
Les passerelles métalliques sont dimensionnées pour supporter des charges d’exploitation usuelles en environnement industriel : 200 kg/m² sur la plate-forme et 150 kg par marche. Ces valeurs permettent de garantir la circulation de plusieurs personnes, parfois équipées d’outillage, tout en conservant une marge de sécurité.
Passerelles aluminium sur mesure pour toitures et sites industriels
Lorsque la configuration du bâtiment ou de la ligne de production ne permet pas l’utilisation d’un kit standard, la solution passe par une passerelle aluminium sur mesure. En lien avec un fabricant de passerelles aluminium, Échelle Sécurité 14-72 étudie les contraintes spécifiques : encombrement, charges, interfaces avec les structures existantes, zones à préserver.
Adaptation complète au chantier
Les largeurs courantes de 600, 800 ou 1000 mm peuvent être ajustées, et les longueurs de plate-forme dépasser les 3000 mm lorsque la configuration l’exige. Les appuis, contrepoids, sabots et platines sont dimensionnés pour s’adapter aux différents supports de toiture et aux structures porteuses disponibles.
Solutions autoportantes sans fixation
Lorsque l’intégrité de l’étanchéité doit être préservée, des configurations autoportantes sont privilégiées. Les passerelles reposent sur des plots, longrines ou dalles lestées, sans percement de la membrane. Cette approche répond aux attentes des gestionnaires de patrimoine, des bureaux d’études et des entreprises de couverture soucieux de limiter les interventions invasives.
Contactez-nous pour une passerelle métallique adaptée à votre projet
Basée à Ifs (Caen – 14) et au Mans – 72, Échelle Sécurité 14-72 intervient en Normandie, en Sarthe et en Mayenne pour définir la passerelle métal la plus adaptée à votre toiture ou à votre site industriel. De la solution en kit à la passerelle aluminium sur mesure, nous vous accompagnons dans l’étude, le choix des configurations et la mise en œuvre, en cohérence avec vos autres équipements de travail en hauteur.
Un projet de passerelle métallique, une question sur les normes applicables ou la faisabilité sur votre toiture ? Contactez nos équipes pour un échange technique, un relevé sur site ou une étude personnalisée.
